A Rabourdin propõe aos seus clientes vários tipos de tratamento térmico no sentido de melhorar a durabilidade da peça trabalhada. A Rabourdin dispõe a nível interno da sua própria linha de nitretação, a nitretação GR. Este tratamento térmico físico-químico superficial em banho de sais aumenta a dureza dos materiais de aço, de aço inoxidável e de ferro fundido; em vez de aplicar uma camada adicional, é criada uma zona de difusão na camada superficial.
Este processo é utilizado para melhorar as características de resistência ao desgaste, à abrasão, à fadiga e à fricção, bem como à corrosão (manutenção desta propriedade nos materiais em Inox).
A linha de Nitretação GR permite tratar peças de:
- Comprimento máximo: 1350 mm
- Diâmetro máximo: 500 mm
- Peso máximo: 30 kg – Para além deste valor, consulte-nos.
Uma equipa dedicada a nível interno está à sua disposição para todos os seus pedidos em termos de nitretação estandardizada GR e de outro tipo.
A nitretação GR em algumas palavras…
O processo de Nitretação GR é recomendado para todas as peças mecânicas solicitadas em situação de fadiga e que devem resistir ao desgaste e à corrosão.

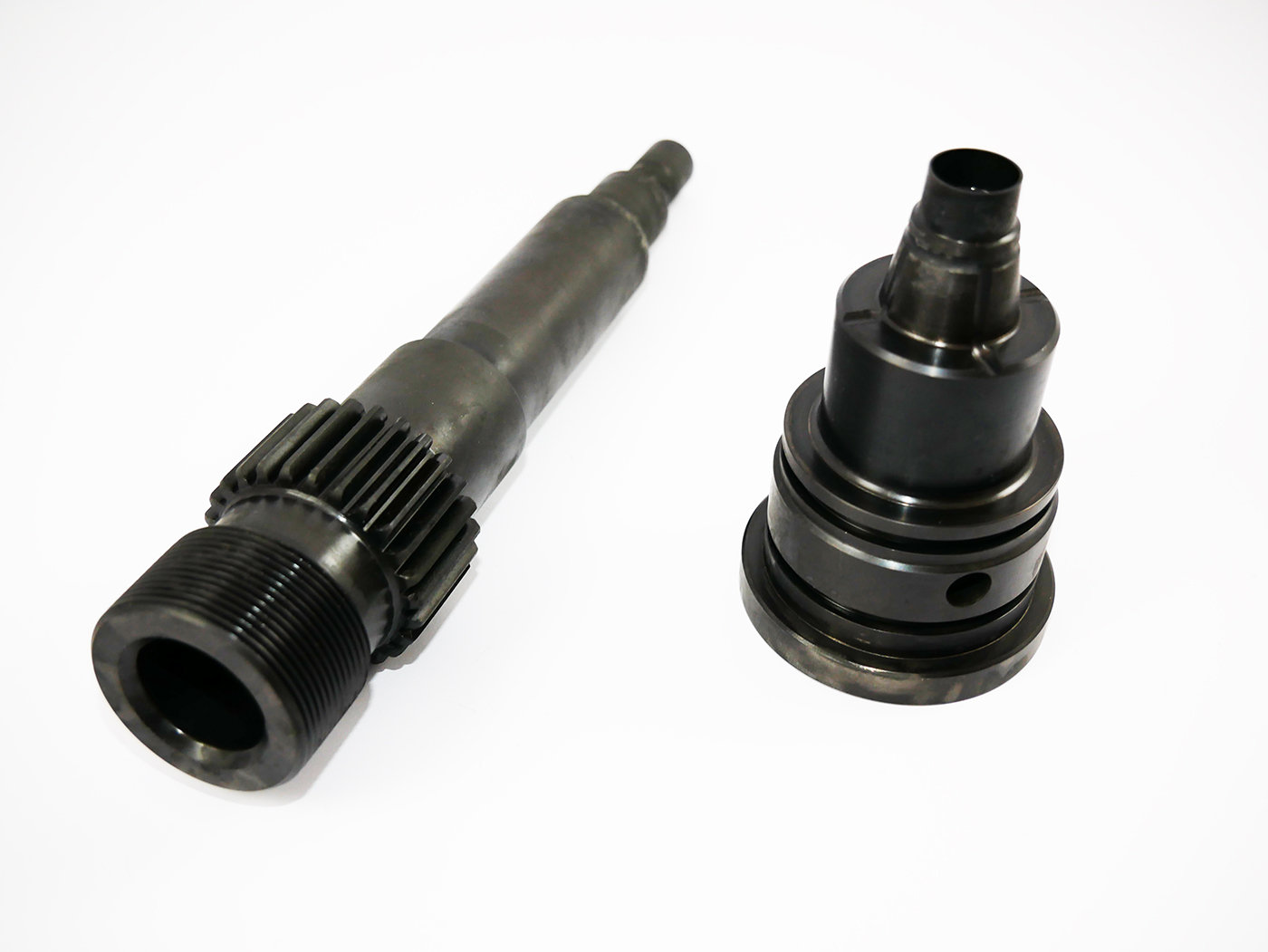

Por exemplo: peças de moldes, hastes de cilindros, de pistões, ferramentas, conjuntos mecânicos, sistemas de articulação… para o setor automóvel, de ciclos, máquinas agrícolas, obras públicas, minas, pedreiras, perfuração…
As peças a tratar são sujeitas a nitretação num banho de sal a uma temperatura estandardizada. A duração é também estandardizada para tornar homogéneos os resultados do processo ao longo de todo o fabrico, bem como de todos os serviços efetuados nas peças do cliente em caso de encomenda. Este tratamento permite obter as seguintes características técnicas standard;
- Espessura da camada sujeita a nitretação: 0,03 a 0,05 mm.
- Dureza superficial: >= 950 HV0.3.
O tratamento de Nitretação GR é efetuado após qualquer operação de usinagem (ou seja, em peças acabadas) e de tratamento térmico (com um resultado de pelo menos 530°C para evitar os riscos de quebra de dureza e de deformações).
- Modificações dimensionais mínimas:
Tendo em conta que o tratamento de Nitretação GR não provoca quaisquer transformações estruturais ao material de base e que as limitações térmicas se mantêm baixas graças ao reaquecimento e ao arrefecimento lento, não se esperam alterações relevantes em termos de massa. Apenas as limitações de compressão, que ocorrem na camada superficial na sequência da formação de nitretos ou de carbonetos, provocam alterações baixas em termos de massa, que no entanto se mantêm na ordem de grandeza entre 3 e 9 micrómetros (dependendo do material) e que apenas se limitam a essa camada superficial. Geometrias especiais (como os anéis) podem dar origem a maiores deformações – a circunferência da peça torna-se maior: o diâmetro interno e externo aumenta.
- Boa dureza de superfície:
O tratamento de Nitretação GR faz aumentar em grande medida a dureza da superfície, sendo a dureza máxima medida superior a 950 HV0.3. Os materiais que contenham elementos formadores de nitretos (por exemplo, o alumínio, o crómio, o molibdénio ou o vanádio) têm uma dureza de nitretação superior.
- Alta resistência ao desgaste:
Devido à ligação do ferro e dos elementos de liga com a superfície, a zona de ligação adquire um caráter não metálico. Uma vez iniciados os processos de deslizamento, ocorre um acoplamento metal-não metal, o que impede qualquer soldadura (mesmo a soldadura a frio), aumentando assim a resistência ao desgaste.
- Boa rigidez:
Devido ao aumento considerável da dureza da superfície durante o tratamento, obtém-se uma maior rigidez em termos de forma. Daí resulta uma maior resistência à flexão ou à deformação.
- Resistência à corrosão:
Devido à zona de ligação, que é rica em nitrogénio, a superfície do material beneficia de uma certa proteção contra a corrosão.
- Grande capacidade de carga:
As camadas de nitreto têm uma grande tenacidade, mesmo após a carga (testes de compressão), ultrapassando o limite de elasticidade (limite de zona elástica/plástica) para a zona plástica (deformação permanente), sem se verificar qualquer dano na superfície, em condição de uma fraca variação de forma. As peças tratadas podem ser aquecidas a 230 ° C-2 horas. para atingir a maior tenacidade possível.
- Outras propriedades:
As propriedades de deslizamento e a resistência ao desgaste mantêm-se para uma temperatura que atinge os 500 °C ou até mais, mas as propriedades apenas são válidas a curto prazo. A Nitretação diminui a propagação do calor no interior da peça; tendo em conta que a zona de ligação é um condutor menos relevante do que o material de base, não aquece tão rápido como se não for sujeita ao tratamento por Nitretação GR. As mandrilagens profundas e estreitas, bem como os contornos internos, também podem ser sujeitas a nitretação.
